Теперь подробности.

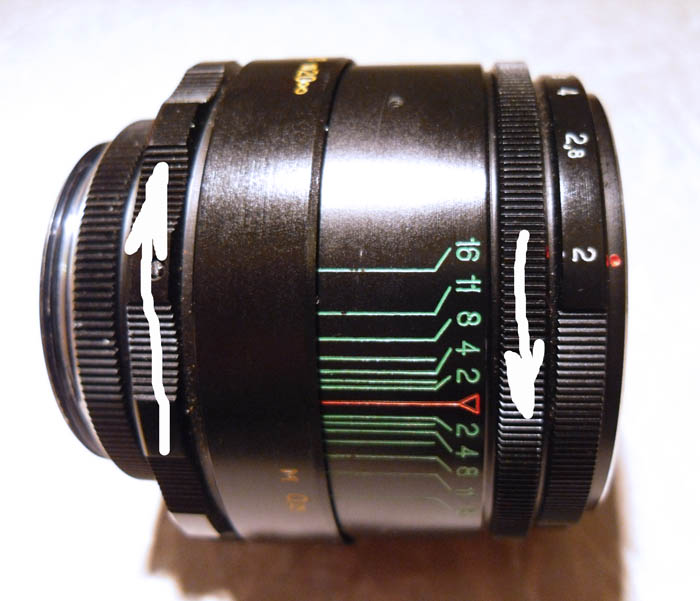

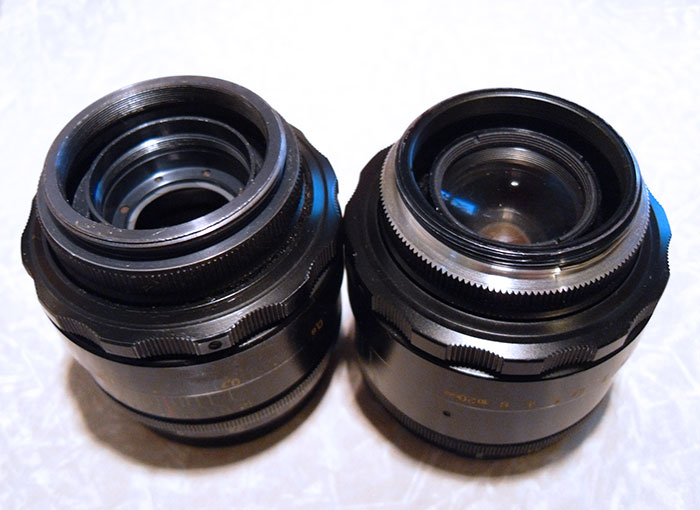

Первый этап - это извлечь, т.е. заменить юстировочное кольцо на более тонкое. Гелиос достаточно просто, а может и с заметным усилием, развинчивается на две половинки - половинка с фокусером и половинка с линзами. Нужно взять объектив и раскрутить его так, как показано на фото справа. На половинке с линзами остается алюминиевое юстировочное кольцо. До этого момента все как описано в этом отчете.

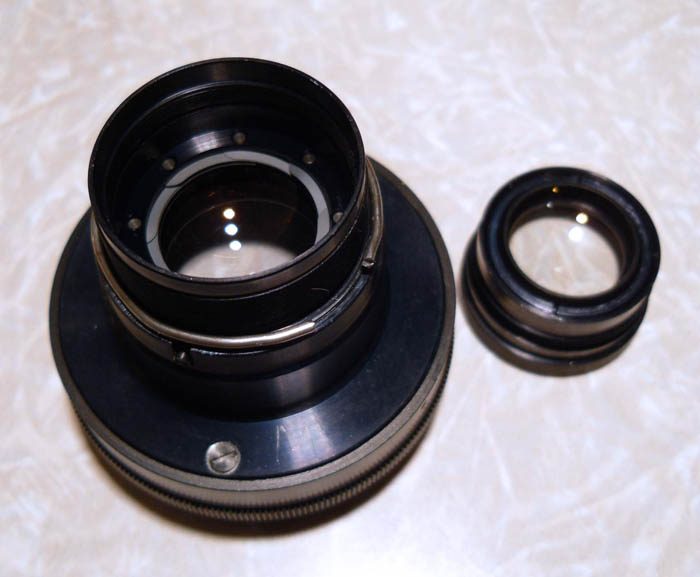

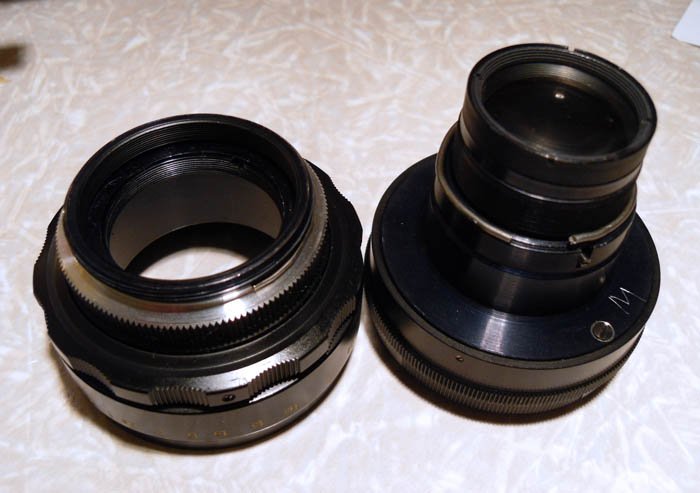

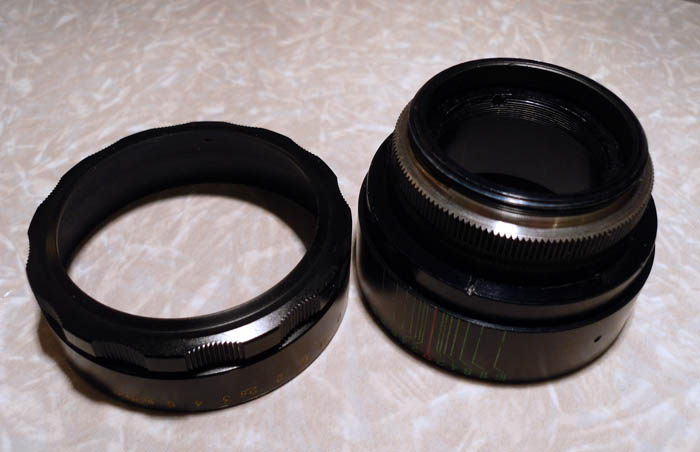

На первой фоте снизу слева можно видеть половинку с фокусером, а справа половинку с линзами, задняя группа которых легко вывинчивается (правое фото), но это так, к слову.

Можно это юстировочное алюминиевое колечко и вовсе удалить, но тогда исчезнет возможность изменять диафрагму, ибо колечко установки диафрагмы будет надежно заблокировано, а бесконечность достигнута не будет.

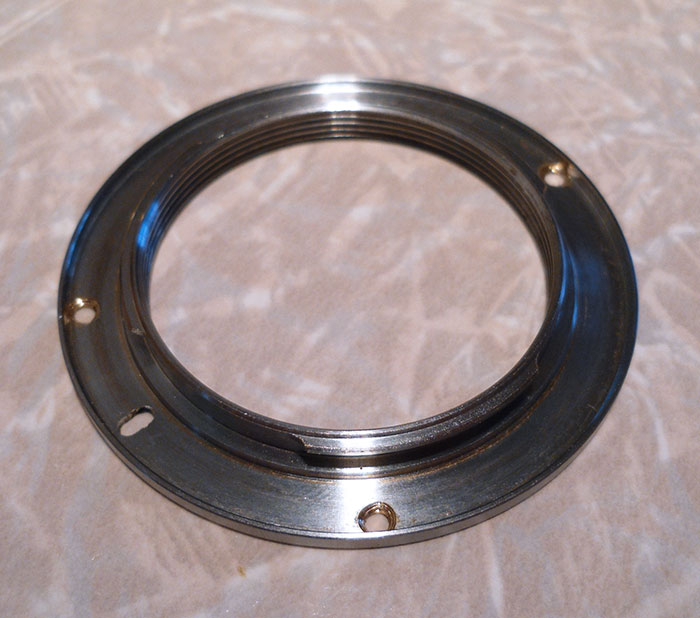

Посему далее делал согласно отчету, автор которого увеличил глубину посадки Гелиоса. Отчего я только этим не ограничился? Побоялся, что резьба "хвостовика" выскочит за резьбу моего тонкого китайского переходника М42-Никон (фото слева).

А вот далее нужна помощь токарного дела или мастерство владения напильником :)

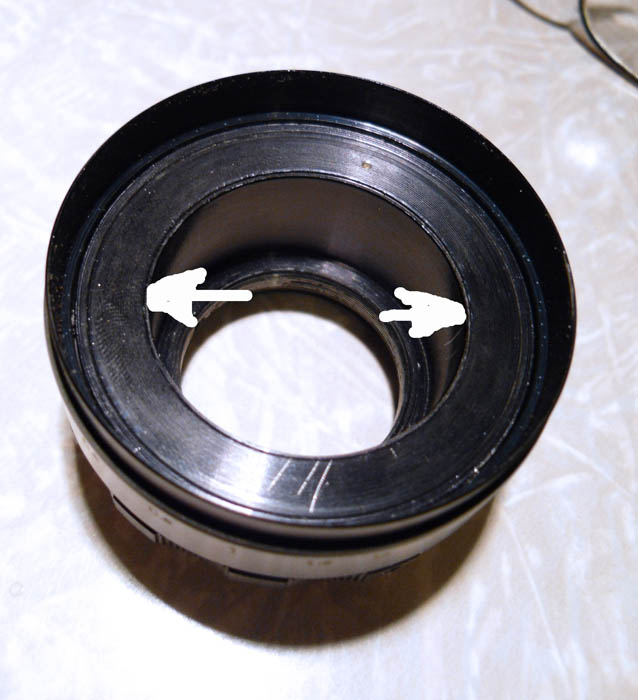

Если возможности патрона станка (диаметр напильника) позволяют, то можно зажать в патроне фокусировочный блок за внутренние поверхности, как показано стрелочками на фото справа.

Если такой возможности нет, то нужно продолжить разборку дальше. Снял кольцо с оребрением, подотвинтив контрящие винтики.

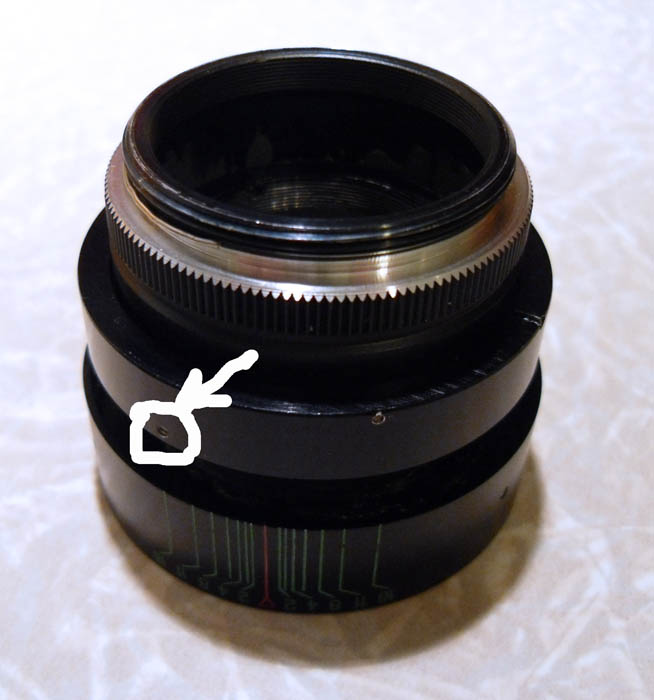

Вывинтил фокусер на минимальную дистанцию фокусировки, т.е. чтобы показались винтики фиксации колечка (выделены на фоте ниже слева белым типа кружком со стрелочкой), держащего "задник" :)

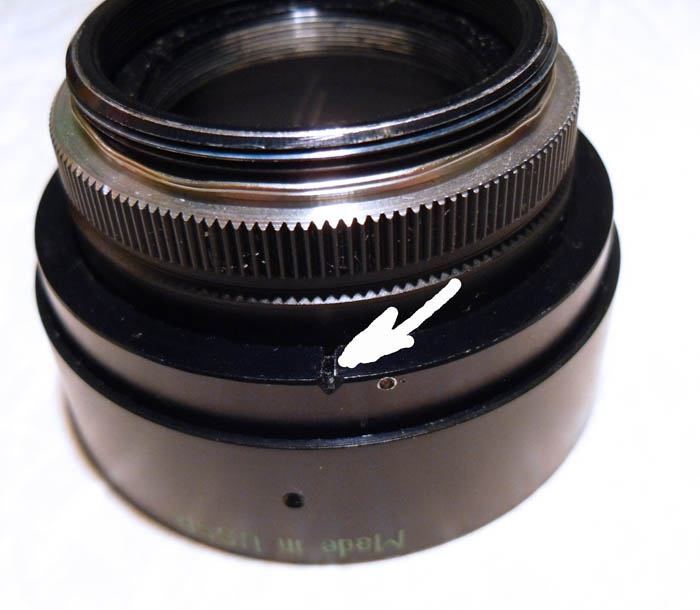

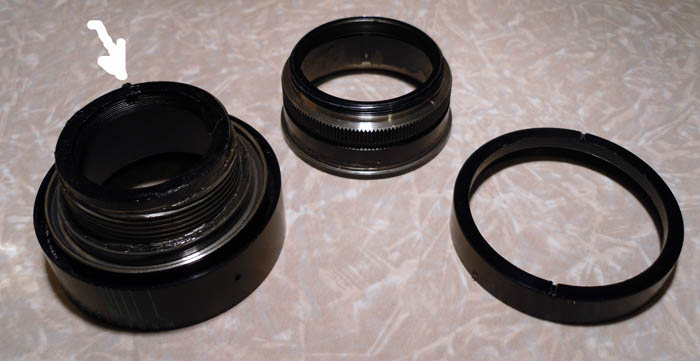

Ослабил винтики (примерно на треть) и отверткой, упираясь в пазы (на фото сверху и справа указано стрелкой) отвинтить кольцо (таки воткнул отвертку в палец... можно попробовать просто руками свинтить). В результате должна получиться композиция из трех предметов (фото справа).

Средний из оных и подлежит пытке токарем (видно по свежеблестящему люминтию). Я попросил сточить 2мм. Дело было утром, токарь был хмур.. Хорошо, что я был рядом и резьбу задника он не успел снести...

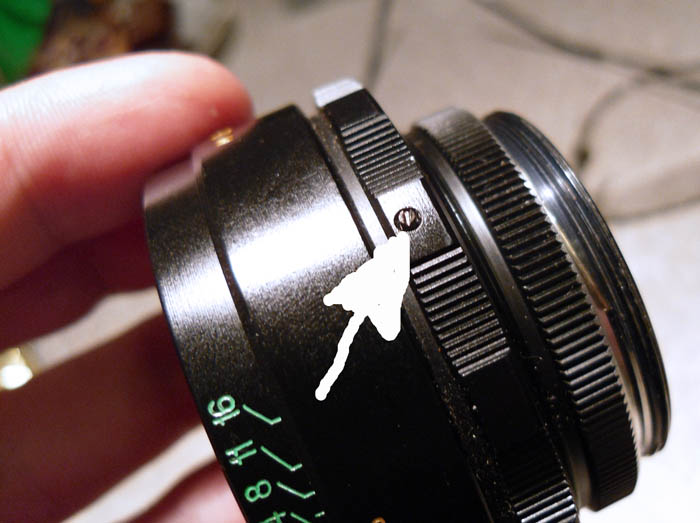

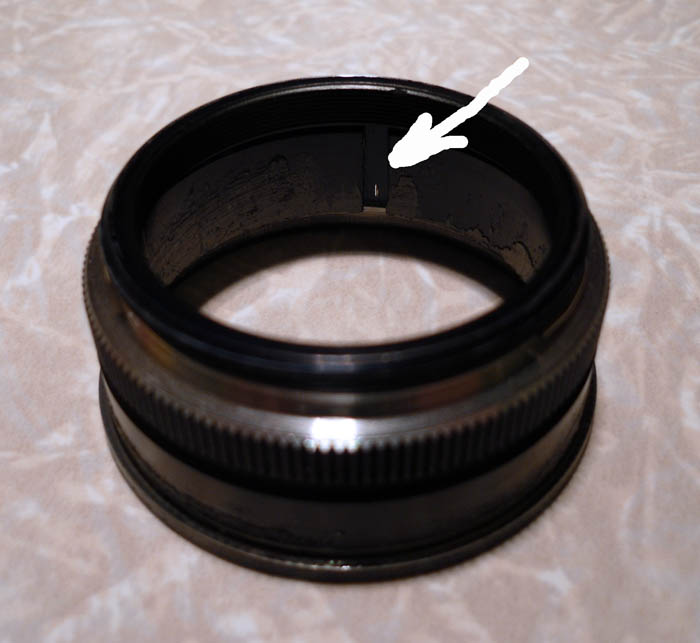

При обратной сборке вспоминаю вяло про паз и винтик. Винтик на фото выше и справа указан стрелкой, а паз на фото слева обозначен также стрелкой.

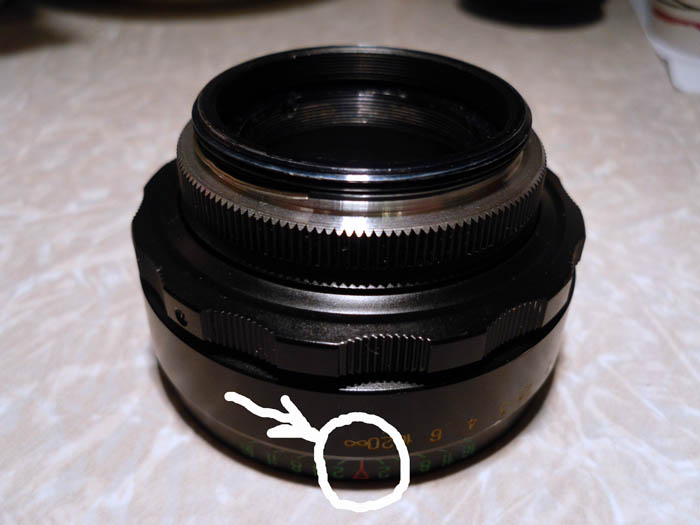

Когда ввинчивал фиксаторы кольца фокусера, то обратил (не с першего разу) внимание на совпадение указателей - риска должна показывать бесконечность при завинченном положении фокусера и наоборот (см. фото справа, где это указано стрелкой с кружком).

Что касаемо толщины юстировочного кольца, то тут я не скажу точной цифры, т.к. вместо него использовал кольцо, сделанное из большой и толстой канцелярской скрепки, также пришлось добавить колечко из тонкой канцелярской скрепки между объективом и переходником М42-Никон.

На тестирование "стеклышко" отдал Танеке. Здесь приведу примеры работы этой незамысловатой, можно сказать китовой (для "Зенита"), оптики.

Данный опус прошу воспринимать как некий порыв, но не четкое техническое руководство к действию :)
