09.06.11.  И снова фототема для очередной записи на моей страничке :) Небольшой рассказ о моем специфическом знакомстве с, можно сказать современной, японской техникой - автофокусный объектив AF-S DX Zoom Nikkor 18-135/3.5-5.6G ED таиландской сборки. Прослужил он верой и правдой почти 4 года и в один непрекрасный момент произошла неприятка. Перестало выполнять свои обязанности кольцо зумирования. Объектив легко раздвигался рукой на максимальное фокусное и сдвигался обратно без необходимого для этого вращения кольца зума. При этом внутри объектива характерно тарахтело что-то и оно же мешало полностью сдвинуть объектив на минимальное фокусное. В общем - печальная история. Слегка утешало то, что фокусировка работала без проблем (повезло, что ничто не закоротило и ничего не покорежило внутри объектива отвалившимися частями). Сходил в авторизованный никоновский сервис, где специалист на приемке сопоставил объектив со своим прайсом - получившаяся цифирь не порадовала...

Порывшись в инете удалось накопать оригинальное руководство (REPAIR MANUAL, Printed in Japan August 2006) по разборке, сборке и настройке данного стекла. Просмотр оного документа по диагонали оставил сложное чувство - "во, блин, натютюкали... и как только оно работает..." Довольно долго лежал объектив в столе.

И вот недавно удалось плотнее изучить мануал. Выяснилось, что есть надежда без значительной разборки объектива (а такая разборка весьма чревата потерей автофокуса и прочими гадостями) устранить досадную неисправность. Выяснилось, что отвинтилась и отвалилась одна небольшая деталька, именуемая в мануале - "zoom roller unit".

С этого момента все по порядку и по мануалу :)

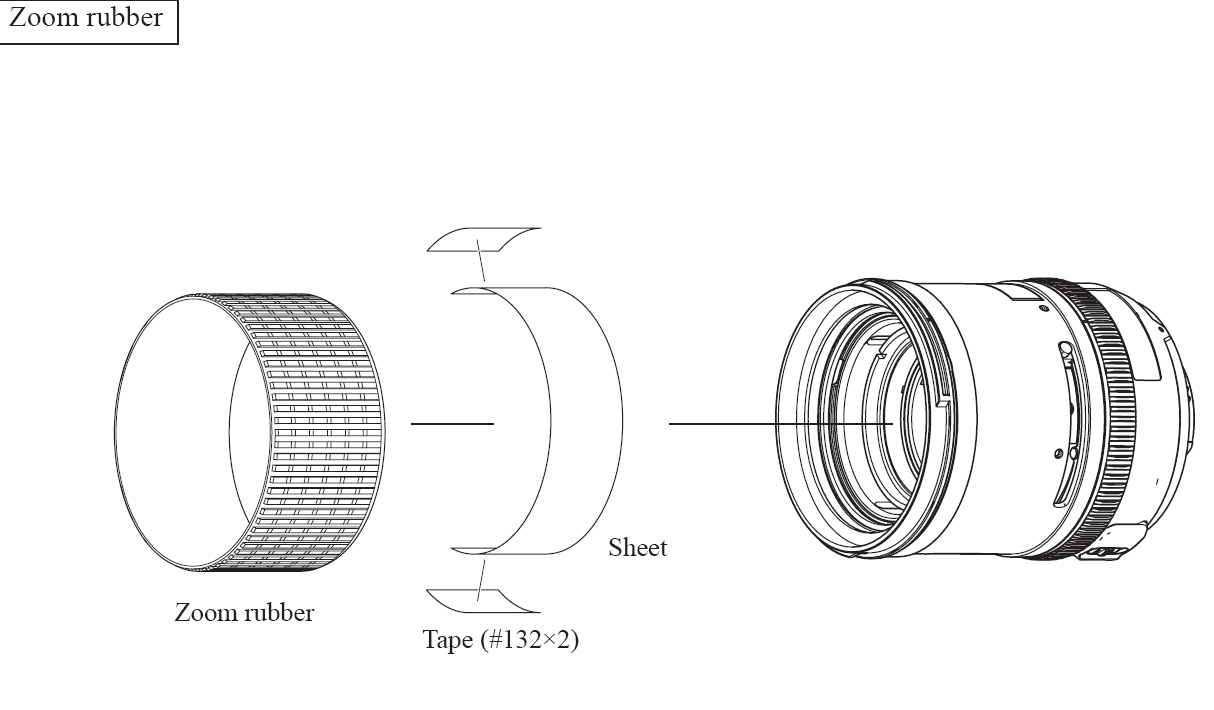

Начинаю с того, что снимаю резиновую "покрышку" кольца зума, под которым находится пластиковая полоска, закрывающая щетку зума и паз, по которому ходит ограничитель вращения кольца зума. Это действо хорошо видно на рисунке:

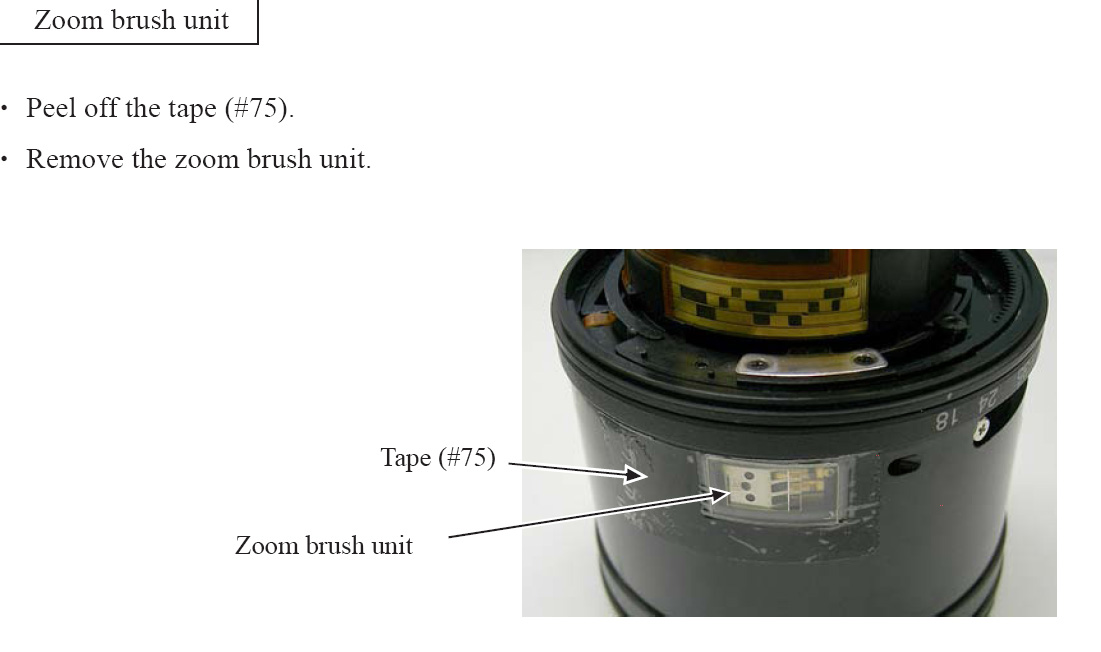

Отлепляю один из скотчевых квадратиков, держащих черную пластиковую полоску. Теперь можно в открывшийся паз вытряхнуть из объектива винтики и увидеть отвалившуюся детальку. Далее отвинчиваю винтик, ограничивающий вращение зума и снимаю с одной стороны скотч, держащий "zoom brush unit", но полностью его не снимаю. Этот "zoom brush unit" на время дальнейших манипуляций нужно вынуть из своего гнезда и пусть он висит на оставшемся неотклееном скотче, но будьте осторожны - контакты легко гнутся.

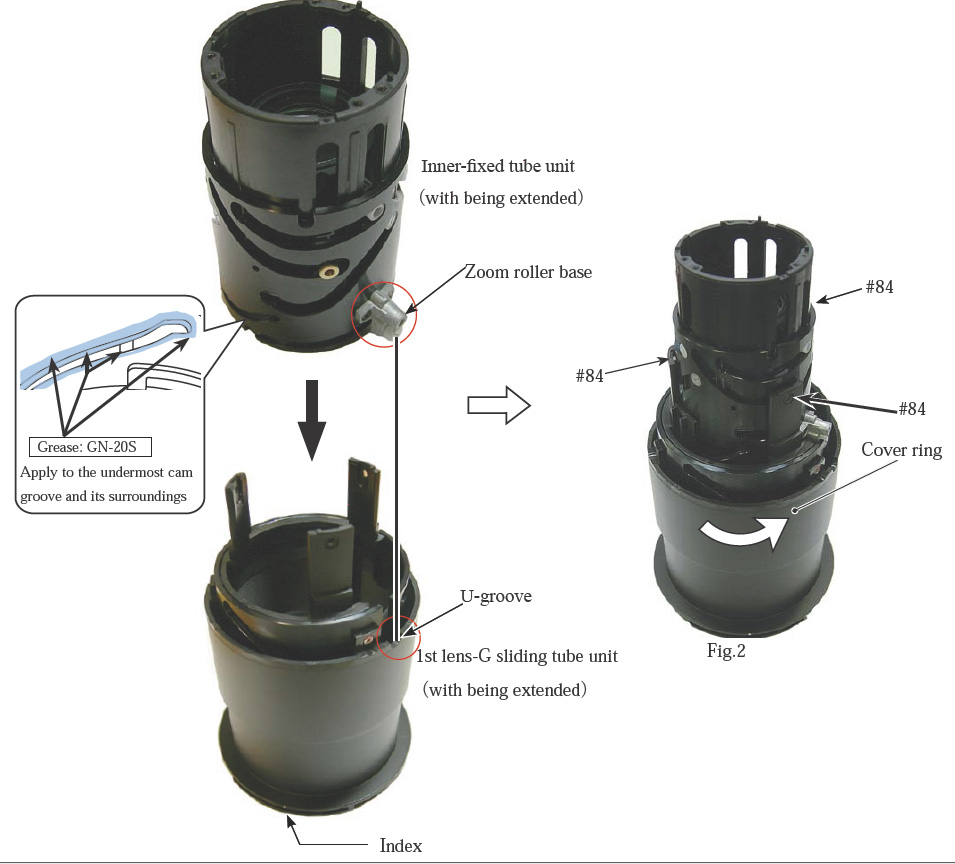

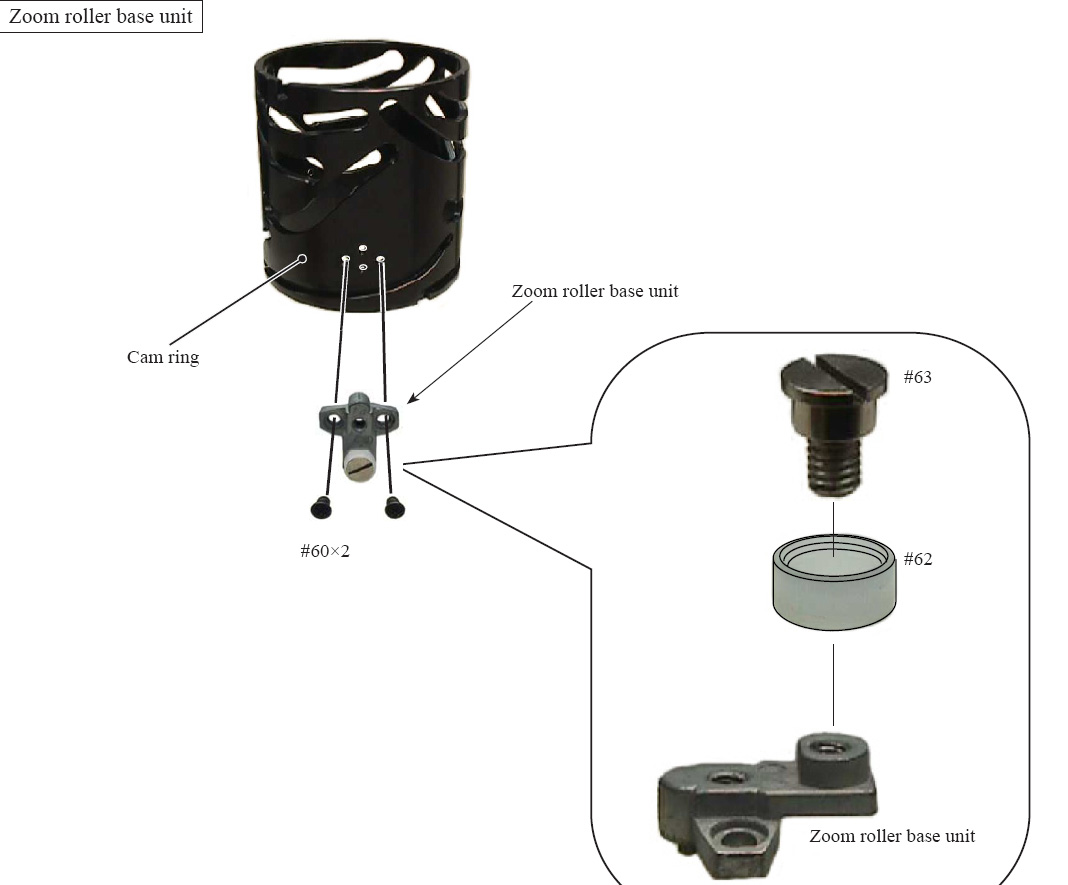

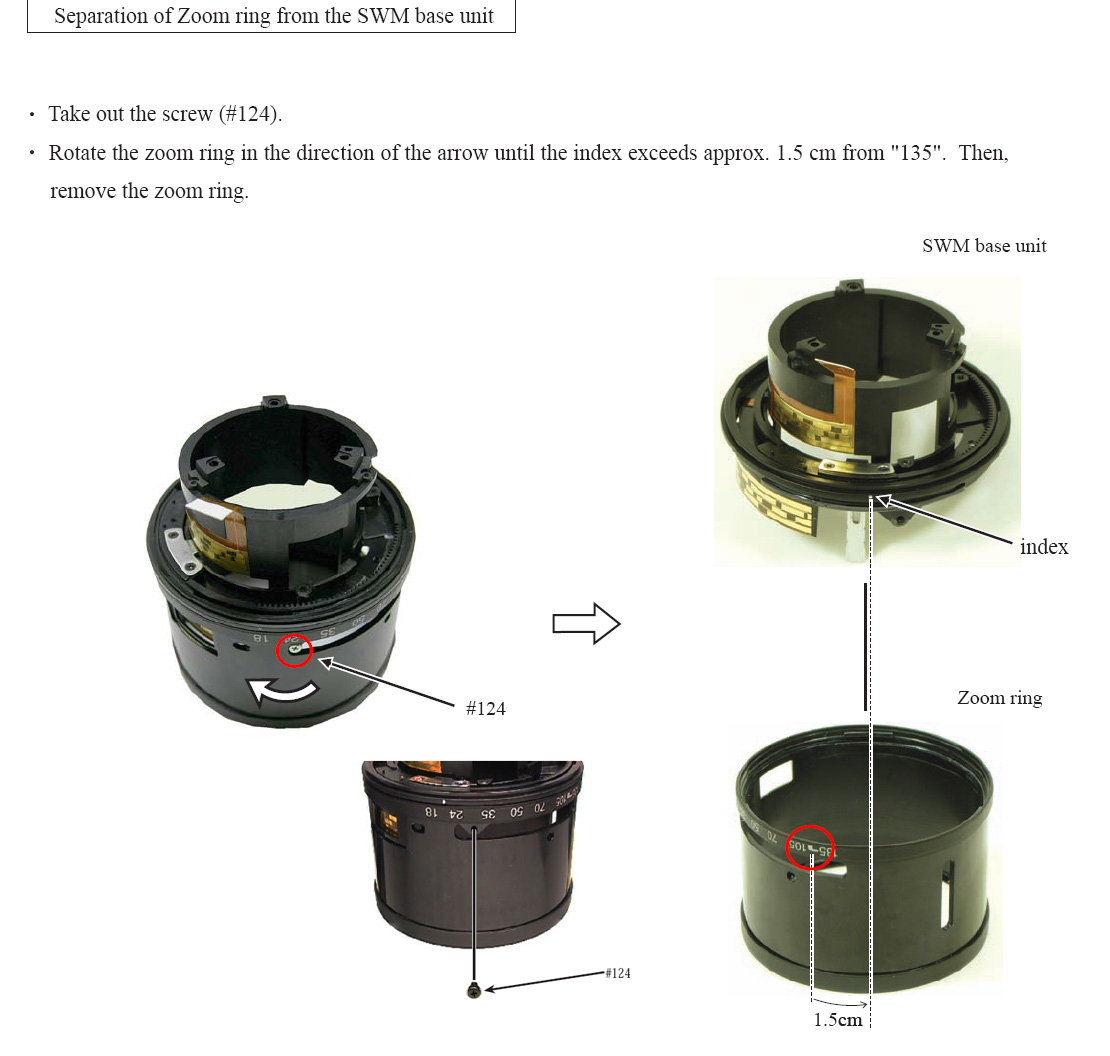

Пластиковое кольцо зума снимается вниз, если его повернуть так, как показано на последнем рисунке выше. Т.е. оно соединено с объективом посредством пазов и выступов, типа "байонет". Если повернули все верно, то кольцо зума сдвинется вниз и обнажится внутренность объектива, т.е. его "телескопическая" начинка. Теперь можно достать и привинтить на место злополучный "zoom roller unit". На рисунках снизу он хорошо виден и также показано, что он должен при установке на место совпадать с некоей U-образной выемкой - "u-groove".

После установки на место ролика зума сборку провожу в обратном порядке. Рекомендация одна - делайте все аккуратно и не прилагайте заметных усилий - везде пластмасса! После установки на место, кольцо зума начало крутиться с усилием не изменяя фокусное, пока внутри что-то с легким щелчком не стало на свое место. После этого все заработало штатно. Устанавливаем на место  "zoom brush unit", аккуратно приклеивая на место скотч. Приклеиваю на место черную пластиковую полоску, надеваю резиновое кольцо и радуюсь, что отделался легким испугом :)

Данный опус прошу воспринимать как некий порыв, но не четкое техническое руководство к действию :)
